广州德肯 台湾品致经济型有源差分探头DP-25 1300V,25MHz

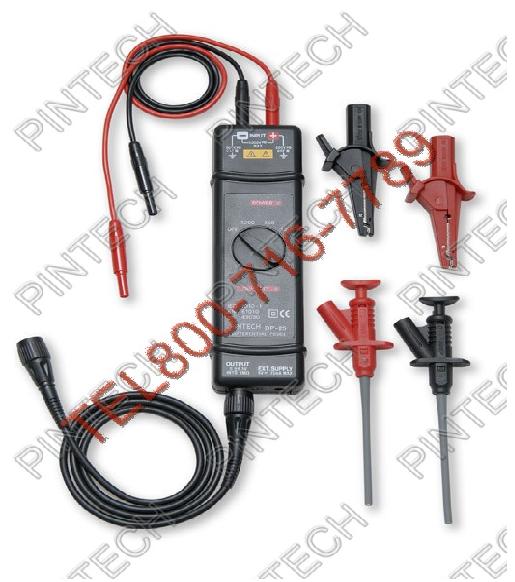

差分探头DP-25
分离式设计(专利10年)。
高频，大电力专用，最大量测电压高达1200Vp-p。
匹配任何厂牌示波器使用。
附电源配接器(AC ADAPTOR)。
54MΩ超高输入阻抗
频宽(50?负载) | DC ~ 25MHz，(x20檔 DC ~ 15MHz) |
误 差 | ± 2% |
衰减比例 | 1. 直接连接示波器时 x20 x50 x200 |
- | 2. 透过50?负载器时 x40 x100 x400 |
最大操作电压 | x20时 ≤ ± 140V |
(DC + AC peak) | x50时 ≤ ± 350V |
- | x200时 ≤ ± 1300V |
最大输入差动电压 | 1300V(DC + AC peak) 或 1000Vrms |
最大输入与地电位差 | 1000V(DC + AC peak) 或 6000Vrms |
共模互斥比(CMRR) | 60Hz : ＞ 10,000 : 1 |
- | 100Hz : ＞ 1000 : 1 |
- | 1MHz : ＞ 300 : 1 |
噪声(Noise) | ≤ 2mVrms(50?负载) |
输入阻抗(Impedance) | 4M? // 1.2PF (双端之间) |
- | 2M? // 2.3PF (单端到地阻抗) |
使用电源 | 9V电源配接器 (AC Adaptor) 或 9V方形电池 (户外紧急时使用) |
最大消耗 | 9V / 35mA |
外形尺寸 | 210mm (长) x 58 (宽) x30mm (高) |
重 量 | 200公克 (不含电池) |
附 件 | 测试棒，50? Cable线，电源配接器，携带软袋，9V方型干电池 |
差分探头DP-25
分离式设计(专利10年)。
高频，大电力专用，最大量测电压高达1200Vp-p。
匹配任何厂牌示波器使用。
附电源配接器(AC ADAPTOR)。
54MΩ超高输入阻抗
频宽(50?负载) | DC ~ 25MHz，(x20檔 DC ~ 15MHz) |
误 差 | ± 2% |
衰减比例 | 1. 直接连接示波器时 x20 x50 x200 |
- | 2. 透过50?负载器时 x40 x100 x400 |
最大操作电压 | x20时 ≤ ± 140V |
(DC + AC peak) | x50时 ≤ ± 350V |
- | x200时 ≤ ± 1300V |
最大输入差动电压 | 1300V(DC + AC peak) 或 1000Vrms |
最大输入与地电位差 | 1000V(DC + AC peak) 或 6000Vrms |
共模互斥比(CMRR) | 60Hz : ＞ 10,000 : 1 |
- | 100Hz : ＞ 1000 : 1 |
- | 1MHz : ＞ 300 : 1 |
噪声(Noise) | ≤ 2mVrms(50?负载) |
输入阻抗(Impedance) | 4M? // 1.2PF (双端之间) |
- | 2M? // 2.3PF (单端到地阻抗) |
使用电源 | 9V电源配接器 (AC Adaptor) 或 9V方形电池 (户外紧急时使用) |
最大消耗 | 9V / 35mA |
外形尺寸 | 210mm (长) x 58 (宽) x30mm (高) |
重 量 | 200公克 (不含电池) |
附 件 | 测试棒，50? Cable线，电源配接器，携带软袋，9V方型干电池 |
4.操作環境及狀況
(1)尺寸及重量: 195 x 55 x 30 mm; 250g
(2)電子安全規範 IEC 1010-1
!雙絕緣
!安裝類目 III
!污染程度 2
!相關電壓或最大接地: 600 Vrms
! CE: EN50081-1及 50082-1
(3)請使用於室內環境。
5.操作程序
!
!
!
!
!
將附件BP-356與 BP-256N (或BP-276)接起來後插入DP-25
的輸入端,並將BP-256N (或BP-276)與測量物接觸。
將BP-250與DP-25的輸出端連接,並與示波器連結。
如有需要先調整示波器上的垂直開關。
將示波器上的衰減率及垂直開關調整到一致的位置,如下
表。
注意:電源必須打開。
39
DP-25中文說明書
[注意]
實際的垂直偏向是等於衰減乘上示波器上所選擇的垂直偏向. 如果是
使用PL-50(50Ω 負載器)時, 實際偏向值 x2 (等於2倍量)。
例如:
測試棒是 x 200,示波器的垂直偏向在 0.5,其實際的垂直偏向為:
200 x 0.5 = 100 V/div
示波器輸入的負載是50Ω,偏向就為200 V/div
6.維護:
保養此產品時請使用原廠指定的工具.原廠將不負任何責任由其他
不被認可的維修人員所做的維修。
本產品如超過60天不使用,請將本產品至於防潮箱存放。
40
DP-25中文說明書
1.清潔:
此產品不需要任何特定的清潔.如有需要,請用輕軟乾淨的布沾上微
量的清潔液輕輕的在產品外觀擦拭。
2.保固:
除了在人為上的特意損壞,本產品是受保固並可以維修的,並不包含
在安全規範的責任。
保固是以不超出發票上的金額,零件的更換及運送的費用。
保固是僅在正常操作下而造成的損壞.並不包含任何刻意的損壞,操
作上的錯誤,機械上的操作不當,保養不當,負載或過壓。
原廠的保固僅包含有限的單純更換損壞的零件.使用者將不可歸據
直接或間接的責任在原廠。
原廠的保固是賣出後的12個月內.如有任意的非原廠的維修或更換
零件,原廠保固將自然取消。
3.維修:
有任何的維修,保養或更換零件是在保固以外,請將產品退回原廠維
修。
4.附件:
ADP-110V或 ADP-220V: AC電源轉換器(購買時請指定一種)。
BP-250:雙端BNC同軸纜線; 50Ω阻抗, RG58C UL,長度 100 cm。
BP-356N:雙端香蕉插頭矽膠線; UL 6KV, 18AWG, Length 60cm(紅
色,黑色各一)。
BP-256N:安規 IC夾, UL 1000V CAT III(紅色,黑色各一)。
BP-276N:安規鱷魚夾, UL 1000V CAT II, 10A(紅色,黑色各一)。
使用說明書(TINSE0004S4)。
