      广晟GS-T系列LED隧道灯是通过将LED光源和灯壳一体化设计而实现的。灯壳经过专业化的热学设计保证了优异的散热性能。特殊的表面氧化处理技术可轻松满足隧道应用Ⅱ类防腐要求。光源采用高亮度LED单灯，单灯光效可达130lm/W,　一次LED硅胶透镜配光和钢化玻璃面罩解决了目前使用二次配光透镜带来的光损失和色差问题，保证了路面照度和色度均匀。独特的共晶焊连接方式，保证了LED散热通道的畅通，结温小于65℃，有效的控制了光衰，整体寿命大于5万小时。独特的单灯保护设计，使得任何单个LED损坏不会影响整套LED灯具的正常工作。安装角度可调，多种支架固定安装方式，非常适合已建隧道照明灯具的整体更换和新建隧道照明灯具的整体安装。

      高可靠智能驱动电源，专业的热设计使得元器件工作温度不大于60℃，电源效率高，寿命达到5万小时；宽电压范围输入，保证了LED隧道灯的通用性；独有的保护电路提高了LED隧道灯的整体可靠性和抗干扰能力；精确的恒流控制技术，保证了LED隧道灯的高稳定性。同时具有分时功率控制、温度控制、光学控制、声学控制和网络控制等各种先进的控制方式。

   广晟LED隧道灯适合于各种隧道场合使用，安装方便，角度可调，便于维护。

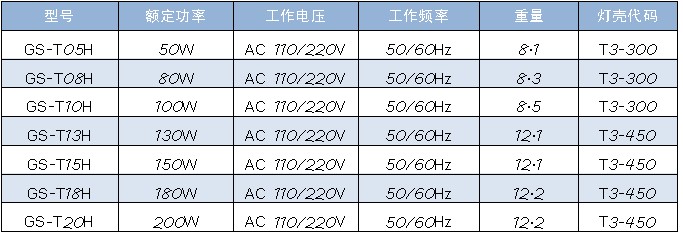

注：除以上标准功率系列以外，广晟也可以根据客户需求定制产品

更多产品信息敬请点击：www.risinghitech.com

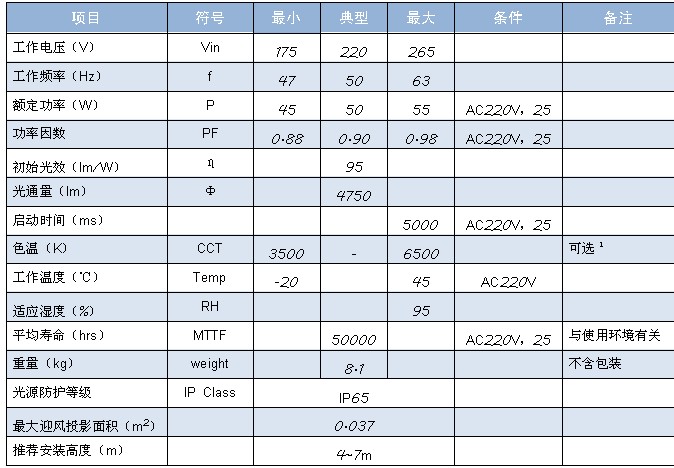

注：1、广晟标准色温段定义：

3500±200K、4000±250K、4500±250K、5000±300K、5700±300K、6500±500K

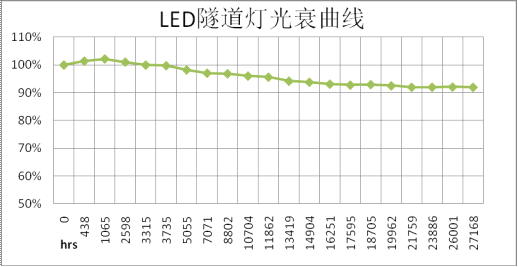

注：该图为对多条隧道实际测试数据和加速老化试验数据的统计计算结果，准确反应了广晟LED隧道灯实际使用中的光衰情况。总体来看，工作一万小时无维护情况下光通维持率大于95%。

在隧道灯两个端面刻有刻度盘，角度范围从正60°到负60°，每个刻度间隔12°，隧道灯连接支架上与隧道灯固定处刻有指针，通过指针与刻度的配合可在可控的范围内调整安装和使用角度。

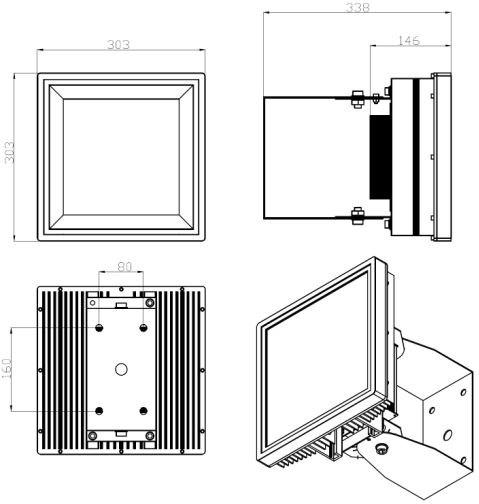

使用四个M12的膨胀螺栓将连接支架固定在隧道指定位置，力矩为29Nm，再用两颗M12内六角螺栓、弹垫将灯具与连接支架连接并适当紧固，可根据标示的角度在一定范围内调整灯具角度以满足实际安装需要，调整到适合角度后拧紧M12内六角螺栓将灯具固定，力矩为29Nm，最后用两颗M6盘头十字不锈钢螺钉将刻度盘紧固即可，力矩为2.5Nm。

在安装过程中需要的安装工具有冲击电锤，M12、M12的叉扳手和内六角扳手，十字头螺丝刀。

LED隧道灯的电源输入线为3芯护套线，导线标准60245 IEC57(YZW) 3×1.0mm2，外径Φ8~10mm，其中红色（或棕色）线接火线、蓝色线接零线、黄绿花线接地线。电气连接结束后，导线连接处需要进行防水处理，灯具内部驱动与光源的连接采用防水接头线，便于维护和使用。给灯具施加额定电压即可正常工作，工作过程中须保证电压在额定范围内，超出额定电压时会造成不可修复的损坏。

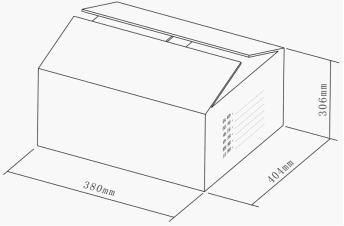

隧道灯包装箱尺寸如右图所示。打开隧道灯包装箱检查箱内的产品、配件、规格书和使用说明书是否齐全，每个包装箱内应包括与包装箱上型号一致的灯具产品一盏；M12×20内六角螺栓及其配套的螺母、弹垫、平垫各两个；M6×20盘头十字不锈钢螺钉及其配套的螺母、弹垫、平垫各两个，对应产品的规格书或使用说明书一份。开箱时请检查产品是否有损坏或划伤，标签和合格证是否齐全。

注意：

1. 为保证LED路灯可靠、稳定工作，地线必须可靠接地！

2. 接线完毕后，必须用绝缘胶带缠绕，保证彼此绝缘可靠，并做好防水处理！

3. 紧固螺钉必须紧固牢靠，防止LED路灯松动脱落！

4. 输入端施加电压不能超出AC175~265V，否则会造成不可修复的损坏！

5. 本灯具为Z型连接，此灯具的外部软缆或软线不能替换，如果损坏，灯具即报废！

6. 更换任何已裂开的防护罩！            5mm厚CCC认证钢化玻璃

售后服务

如果在产品的拆箱、安装和使用过程中有任何的问题请联系我公司客户服务部，我公司会在两小时内响应，并派人以最快的交通工具到达现场，排除故障，恢复正常工作。

以下情况广晟不承担保修责任：

2 因错误安装、操作或在非产品所规定的工作环境、条件下使用造成的故障或损坏。

2 因事故、滥用、误用造成的损坏；因客户保管或运输不当造成的故障或损坏。

2 因用户擅自拆解或更换非广晟认可的配件造成的故障或损坏。

2 因人为或自然灾害所造成的故障或损坏。

公司客服电话：+86-20-39211280

广晟不断致力于产品的性能提升和创新，本文档所含内容均为编写时的最新产品信息，当所涉及内容发生改变时，恕不另行通知。广晟对本文档内容保留最终解释权。图片仅供参考产品请以实物为准。
