国晟 GS-I系列LED吊顶灯GS-I05H-C 高光效
广晟 GS-I系列LED吊顶灯是通过将LED光源和固定支架通过机械方式连接而成。紧凑轻便，美观大方，充分体现了LED光源体积小、重量轻的特点。安装角度可调，多种支架固定安装方式 。
广晟LED吊顶灯光源采用高亮度LED单灯，单灯光效可达130lm/W, 一次LED硅胶透镜和钢化玻璃面罩解决了目前使用二次配光透镜带来的光损失和色差问题；独特的共晶焊连接方式，保证了LED散热通道的畅通，结温小于65℃，有效的控制了光衰，整体寿命大于5万小时；独特的单灯保护设计，使得任何单个LED损坏不会影响整套LED灯具的正常工作。
高可靠智能驱动电源，专业的热设计使得元器件工作温度不大于60℃，电源效率高，寿命达到5万小时；宽电压范围输入，保证了LED吊顶灯的通用性；独有的保护电路提高了LED吊顶灯的整体可靠性和抗干扰能力；精确的恒流控制技术，保证了LED吊顶灯的高稳定性。同时具有分时功率控制、温度控制、光学控制、声学控制和网络控制等各种先进的控制方式。
广晟LED吊顶灯在照明效果上完全可以取代工厂、矿井中普通采用的节能灯、汞灯、高压钠灯和金卤灯等。主要应用于车间、工场、超市、机场、车站、候车（船）厅等照明场所。
一体化高光效LED吊顶灯功率系列
注：除以上标准功率系列以外，广晟也可以根据客户需求定制产品

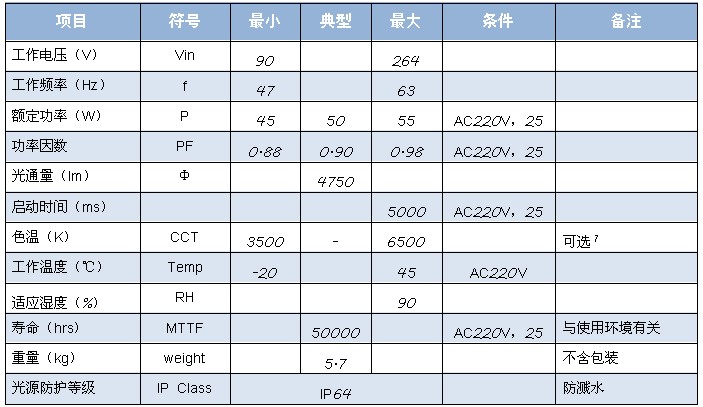

GS-I05H-C参数表
注：1、广晟标准色温段定义：
3500±200K、4000±250K、4500±250K、5000±300K、5700±350K、6500±500K

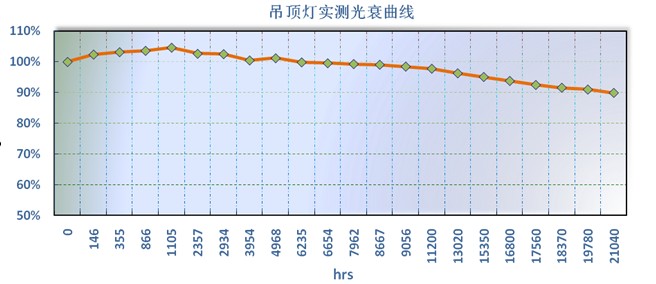

光通量维持曲线
注：该图为对多盏样品实际测试数据的推算结果，准确反应了广晟LED吊顶灯实际使用中的光衰情况。在实际使用过程中，天气、温度等自然环境情况对光衰都有一定影响，总体来看，工作三年无维护情况下光通维持率大于95%。

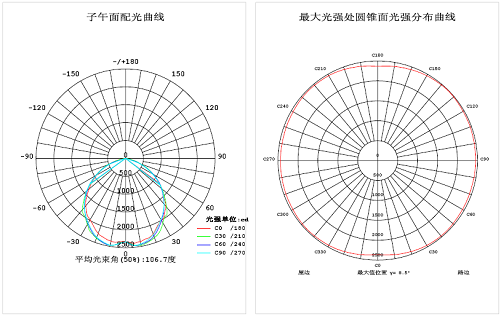

GS-I05H-C实测配光曲线

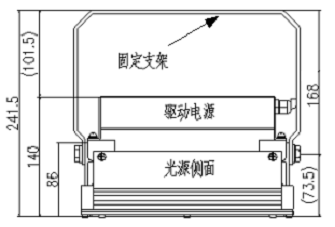

GS-I05H-C结构尺寸图
吊顶灯安装角度调整说明
在吊顶灯两个端面刻有刻度盘，角度范围从正70度到负70度，吊顶灯连接支架上与吊顶灯固定处刻有指针，通过指针与刻度的配合可在可控的范围内调整安装和使用角度。
采用两个M10的膨胀螺栓将连接支架固定在指定位置，力矩为17Nm，再用M12外六角螺栓、弹垫将灯具与连接支架连接并适当紧固，可根据标示的角度在一定范围内调整灯具角度以满足实际安装需要，调整到适合角度后拧紧M12外六角螺栓将灯具固定，力矩为29Nm。在安装过程中需要的安装工具有冲击电锤、M10、M12的叉扳手或活扳手。
|
电气接线说明 |
1. LED吊顶灯输入为3芯护套线标准为60245 IEC57(YZW) 3*1.0mm2，外径Φ8~10mm，其中棕色线接火线、蓝色线接零线、黄绿花线接地。
2. 电气连接结束后，导线连接处需要进行绝缘、防水处理。
3. 给LED吊顶灯施加额定电压即可正常工作，工作过程中须保证电压在额定范围内，超出额定电压时会造成不可修复的损坏。
|
包装说明 |

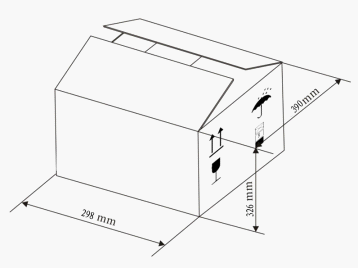

吊顶灯包装箱尺寸如右图所示，吊顶灯包装箱体上有广晟光电子（潍坊）有限公司的LOGO和中英文公司名称，公司地址和联系方式，同时包装箱上有产品的运输、储存要求标示。打开吊顶灯包装箱检查包装箱内的产品、配件、规格书和使用说明书是否齐全，每个包装箱内应包括与包装箱上型号一致的灯具产品两盏，M12的六角螺栓、弹垫各四个，对应产品的规格书和使用说明书一份。开箱时请检查产品是否有损坏或划伤，标签和合格证是否齐全。
注意：
1. 为保证灯具安全、可靠、稳定工作，地线必须可靠接地！
2. 接线完毕后，必须用绝缘胶带缠绕，保证彼此绝缘可靠，并做好防水处理！
3. 紧固螺钉必须紧固牢靠，防止灯具松动脱落！
4. 输入端施加电压不能超出AC90~264V，否则会造成不可修复的损坏！
铭牌示意图
售后服务
如果在产品的拆箱、安装和使用过程中有任何的问题请联系我公司客户服务部，我公司会在两小时内响应，并派人以最快的交通工具到达现场，排除故障，恢复正常工作。
以下情况广晟不承担保修责任：
2 因错误安装、操作或在非产品所规定的工作环境、条件下使用造成的故障或损坏。
2 因事故、滥用、误用造成的损坏；因客户保管或运输不当造成的故障或损坏。
2 因用户擅自拆解或更换非广晟认可的配件造成的故障或损坏。
2 因人为或自然灾害所造成的故障或损坏。
公司客服电话：+86-20-39211280
广晟不断致力于产品的性能提升和创新，本文档所含内容均为编写时的最新产品信息，当所涉及内容发生改变时，恕不另行通知。广晟对本文档内容保留最终解释权。图片仅供参考产品请以实物为准。
