        LED日光灯是绿色环保型的半导体照明灯具，无频闪、光线柔和、显色性好，有利于使用者的视力保护及身体健康；本产品通用的结构设计可直接替换传统T5荧光灯，适合安装固定于T5格栅灯盘内，可广泛应用于室内普通照明场所。

节能省电：与普通荧光日光灯相比，保持同等照度下节电率超过60％；

绿色环保：无紫外、红外线辐射；不含汞等有害物质，不会造成环境污染；

超长寿命：5-8万小时，是传统日光灯寿命10倍以上；

超高光效：采用高光效、高可靠性的贴片LED 光源；

安装方便：与传统日光管支架完全配套。

室内一般照明，如：学校、医院、酒店；办公室、会议室；工厂、车间、仓库；百货商店、超级市场；地下车库、地铁站等。

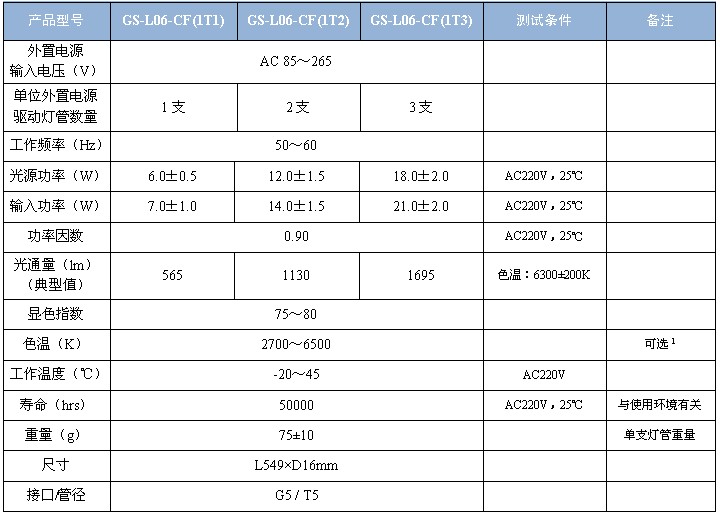

注：广晟标准色温段定义：2700±150K、3000±180K、3500±200K、4000±250K、4500±250K、5000±300K、5700±300K、6500±500K。

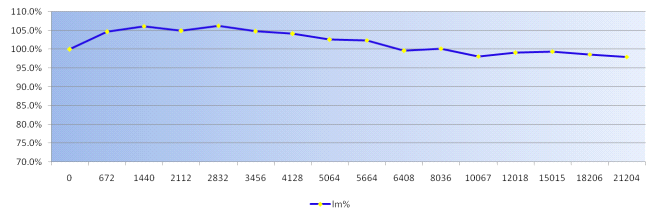

光通量维持曲线

注：该图为实际测试数据的统计结果，准确反应了广晟LED日光灯实际使用中的光衰情况。测试样品在室温环境下通电220VAC，长期持续点亮，观测其工作情况，每月进行一次光通量、光效等参数的测量。

灯具在不同投射距离下的照射区域及区域内平均照度关系图

              GS-L06-CF照度分布图

注：测试环境为标准的分布光度测试实验室（全黑背景）；测试距离9.0m。测试样品的色温为6300±200K，显色指数为75～80。

GS-L06-CF结构尺寸图

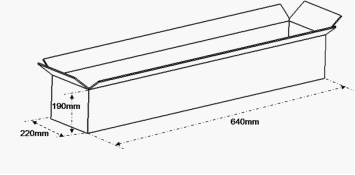

GS-L06-CF包装尺寸图

包装箱内共装入20支LED日光灯管，分4层，每层5支；底部、顶部和各层间均有泡沫垫来固定和保护。

建议安装步骤

1. 将T5格栅灯盘内的荧光灯镇流器和启辉器去除。

2. 将T5 LED日光灯外置电源放置于格栅灯盘内，并用螺钉固定。

3. 按照接线原理图接线（请注意正负极标识）。

4. 打开开关，灯管亮起。

注：

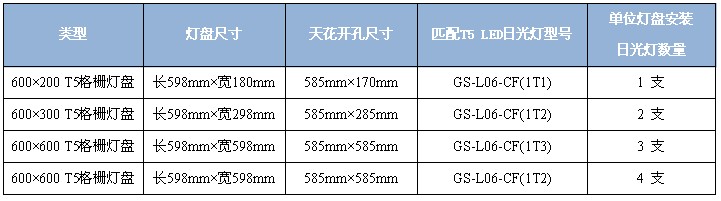

1. T5格栅灯盘说明：

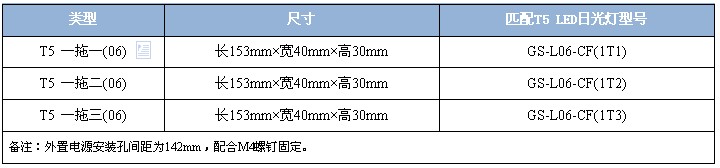

2. 外置电源说明

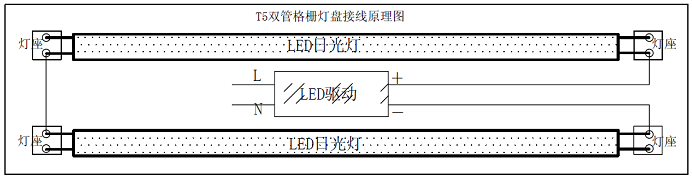

接线原理图

T5三管格栅灯盘接线原理图

注意：

1. 保证LED日光灯完全可靠的固定于灯座上。

2. LED日光灯的接线应由专业电气人员参考接线图进行接线，避免接线错误造成危险。

3. LED日光灯工作电压不能超过规定的工作电压范围（85V～265VAC）。

4. 严禁用户私自拆卸灯具，如灯具出现故障，可直接与我公司客户服务部联系。

如果在产品的拆箱、安装和使用过程中有任何的问题请联系我公司客户服务部，我公司会在两小时内响应，并派人以最快的交通工具到达现场，排除故障，恢复正常工作。

以下情况广晟不承担保修责任：

1. 因错误安装、操作或在非产品所规定的工作环境、条件下使用造成的故障或损坏。

2. 因事故、滥用、误用造成的损坏；因客户保管或运输不当造成的故障或损坏。

3. 因用户擅自拆解或更换非广晟认可的配件造成的故障或损坏。

4. 因人为或自然灾害所造成的故障或损坏。

公司客服电话：+86-20-39211280

广晟不断致力于产品的性能提升和创新，本文档所含内容均为编写时的最新产品信息，当所涉及内容发生改变时，恕不另行通知广晟对本文档内容保留最终解释权。图片仅供参考产品请以实物为准
