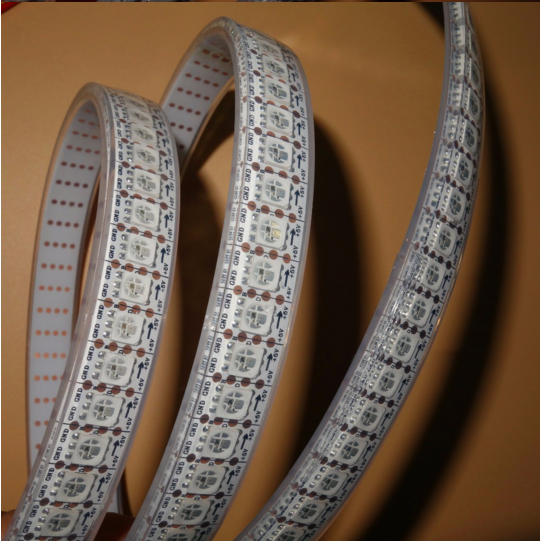

深圳朗卓照明8年专业生产LED幻彩灯条（WS2813/WS2812B/SK6812/SK6812RGBW/APA102/WS2811），RA>90 95高显指灯条，LED铝槽灯条，LED发光鞋灯条，LED线形灯，欢迎来电咨询合作，TKS！

产品描述

CX2802是一个恒定电流LED驱动器，它主要为室内/外LED显示屏，和装饰性LED照明系统而设计，非常适合用于需要接力串接的LED照明系统，CX2802拥有3个独立的输出驱动通道，每个通道均能实现独立的256级PWM灰度控制，可在不改变LED发光色彩的条件下实现256级LED灰度控制，并能输出高达150mA的恒定LED驱动电流，CX2802内部包含串联移位寄存器，数据锁存器，输出寄存器，带隙基准电压源，内部振荡器和可编程恒定电流驱动器。

从SDI数据输入的串行数据在CKI口时钟信号的上升沿被读入到芯片内部的数据移位寄存器中，输入的时钟信号和LED灰度控制信号在芯片内部经过时钟数据再生电路整形后在CKO和SDO端输出，以使芯片能够接力串接工作。当POL=“0”时，输出极性反转，CX2802工作如同一个PWM控制器，能够驱动外接的开关或者电路驱动高亮度的LED，并实现大功率LED的256级灰度控制。CX2802的2-线传输控制协议具有速度快，可靠性高，灰度数据同步刷新等特点，能够最大限度的降低系统成本，非常适合用于低成本的LED装饰照明系统。高达8KV的ESD性能使得产品的可靠性更高，降低了对生产，安装环境的要求。

CX2802提供SOP-14封装，其使用温度范围为-40~85℃。

------------------
