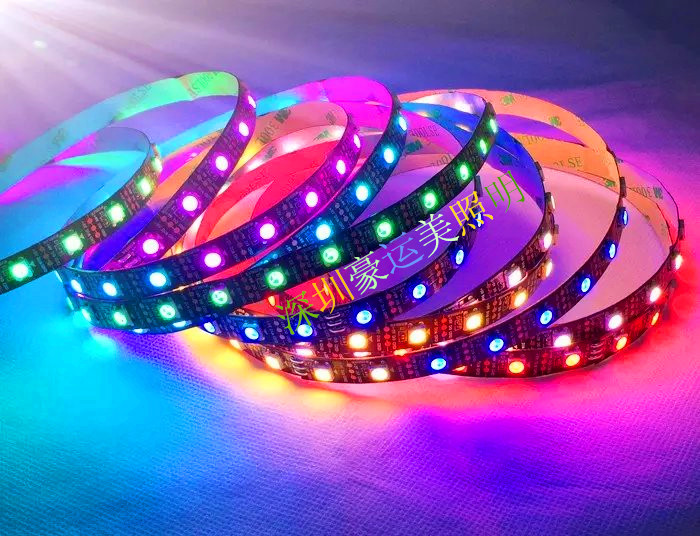

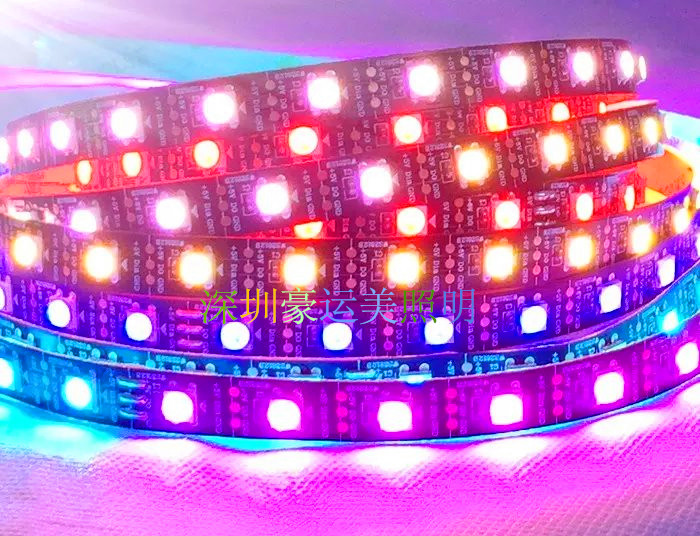

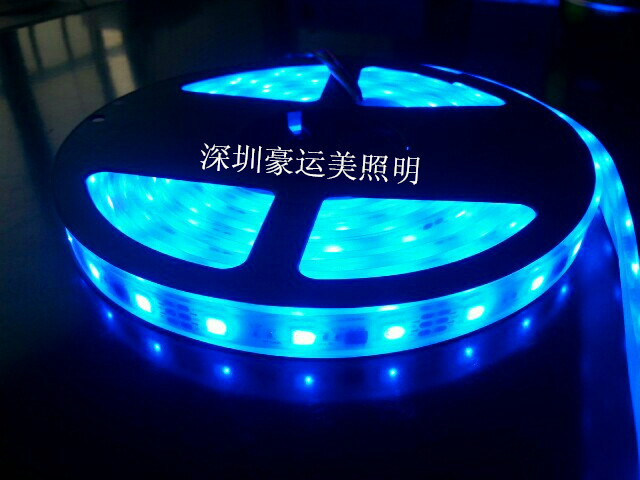

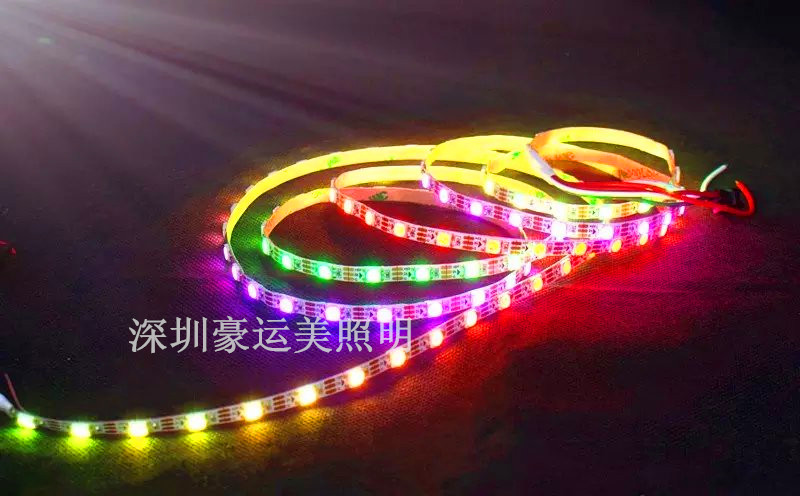

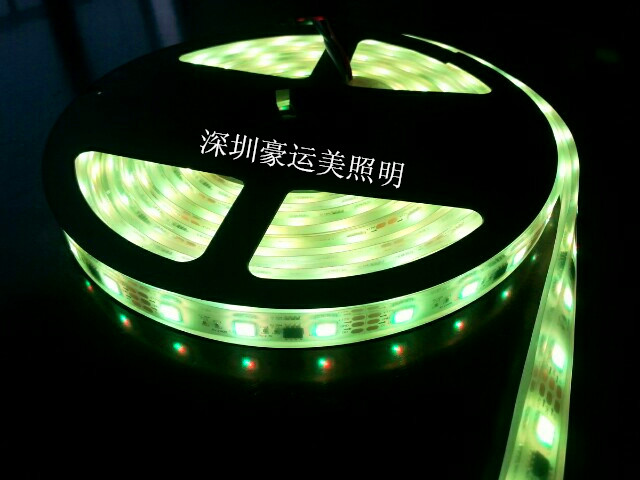

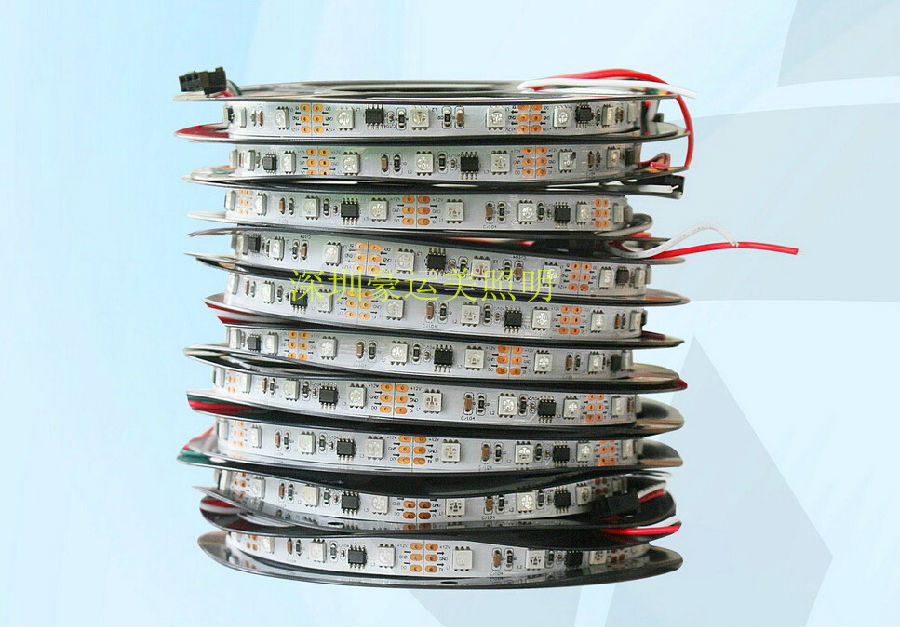

WS2811灯条 一米16段48灯

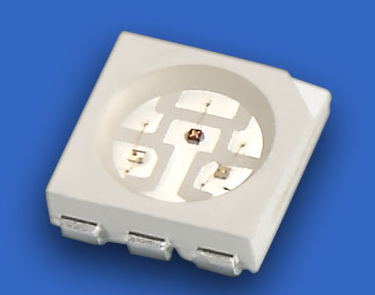

灯珠型号：5050RGB

IC型号：WS2811

工作电压：12V

功率：±14.4W/米

板宽：10MM

显示灰度等级：256

灯珠数量:48灯/米

IC数量:16个IC/米（IC位于FPC板上） 16个像素点/米

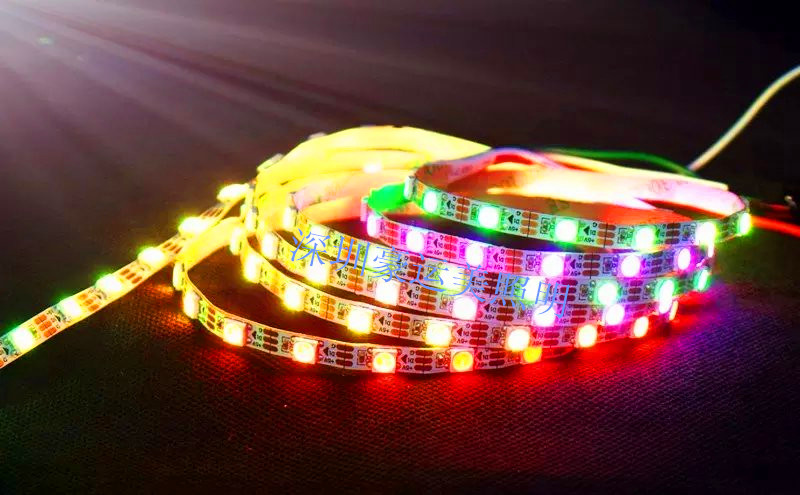

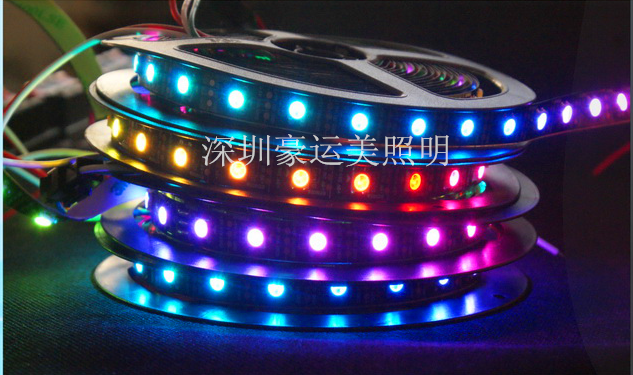

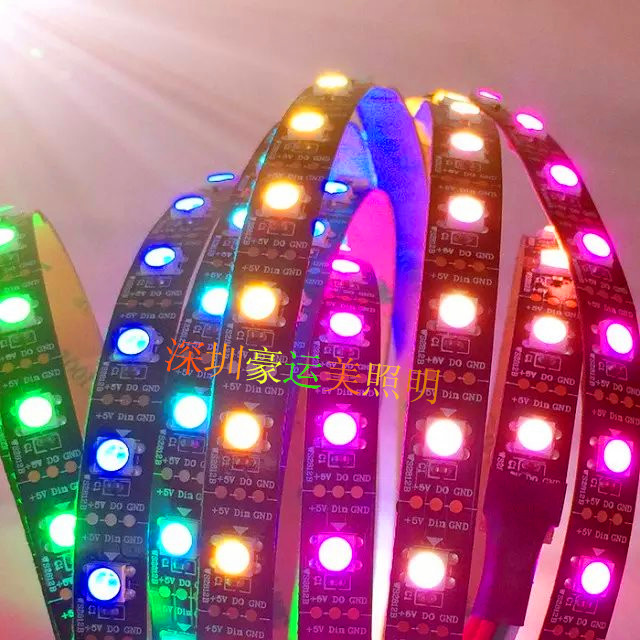

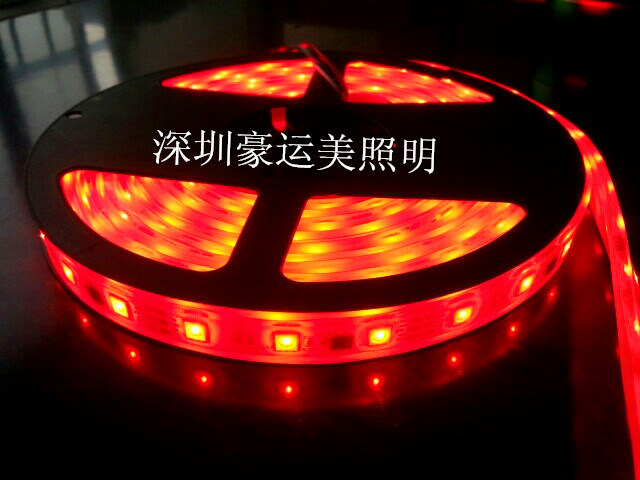

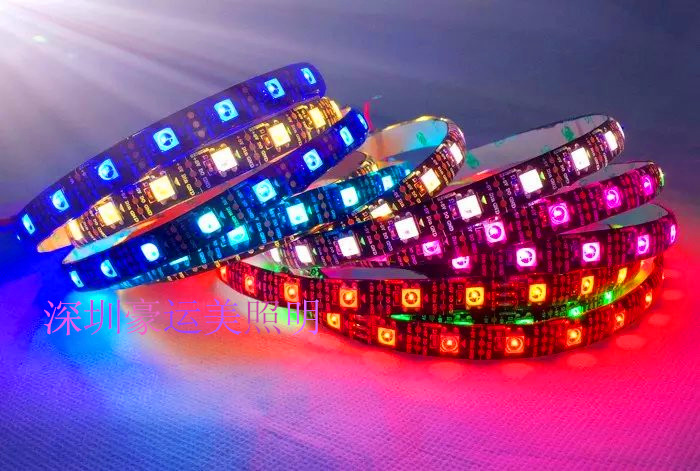

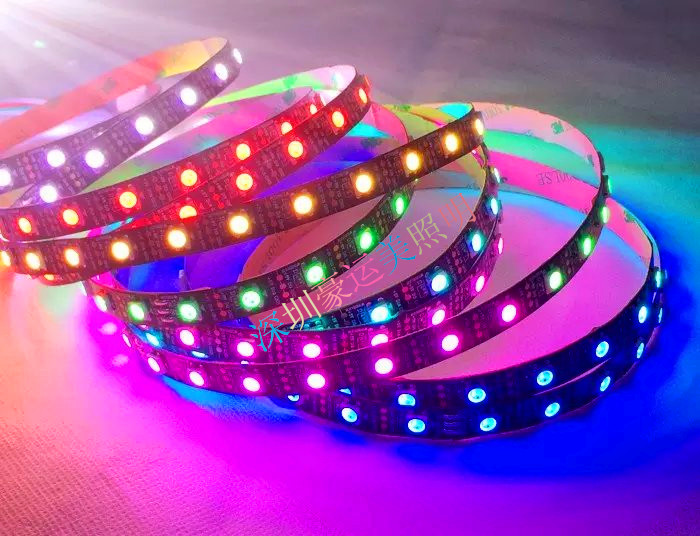

WS2811灯条 一米16段48灯

WS2811灯条 一米16段48灯

WS2811灯条 一米16段48灯

WS2811灯条 一米16段48灯

WS2811灯条 一米16段48灯

WS2811灯条 一米16段48灯

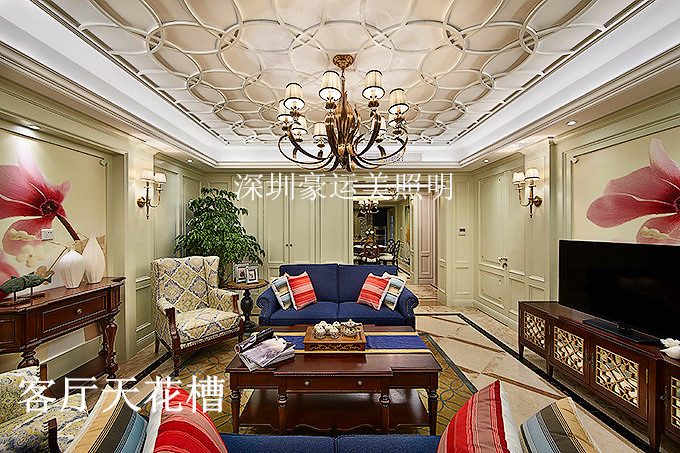

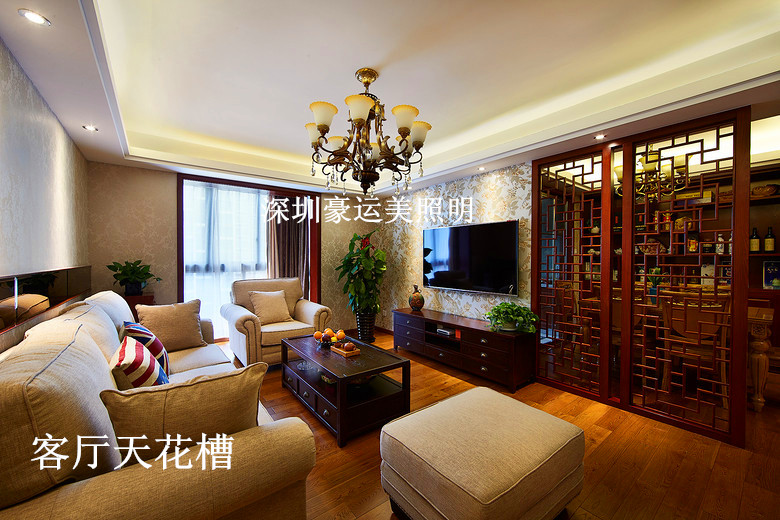

现场工程安装效果

现场工程安装效果

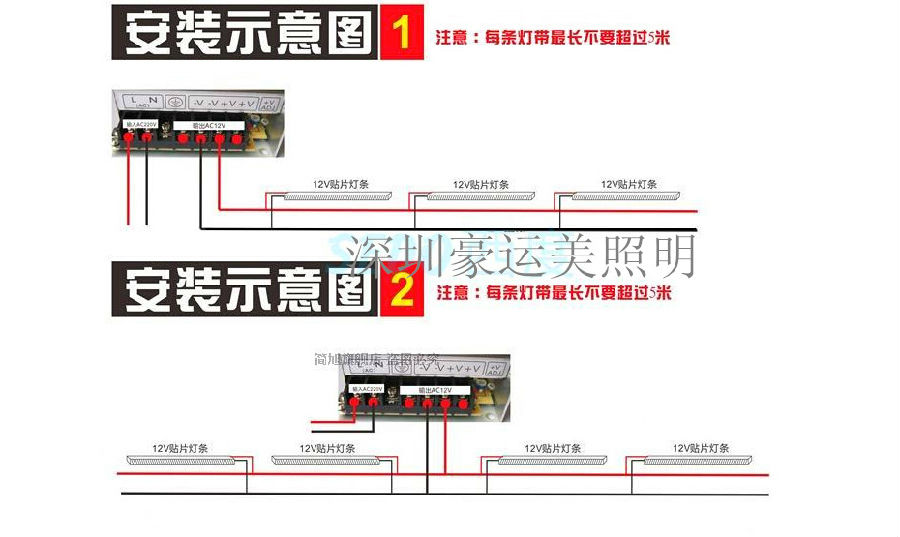

*接线方式*

电源 + 控制器 + 灯条

1.首先认准方向：每段灯条上都有一些小箭头，箭头所指方向为输出端，表示信号往前传递；箭头

尾部方向为输入端，为我们连接信号的接线方向；

2.每卷灯条的输入端（也就是灯条上箭头尾部方向的最前面）都有一个三色（红 绿 白）对插接

头 跟一个两色（红 白）对插接头；

三色接头（红 绿 白）接控制器：

红  -  正极 空置 不接（或接电源上12V电源正极+）

绿  -  信号 接控制器上面输出端口 通常为： DATA

白  -  地线 接控制器上面接地端（也就是12V负极）通常为：GND  或者COM

两色接头（红 白） 接电源。

                 红  -  正极 12V电源变压器上面的正极 通常为：+V

                 白  -  负极 12V电源变压器上面的负极 通常为：-V 或者 COM
