随着行业发展,大功率驱动市场也在悄然发生变化。智能照明作为未来最为火热的行业发展趋势之一,正慢慢渗透到行业的各个领域。专业的工矿灯融入时尚的调光元素,会不会擦出不一样的火花?本期电源评测,阿拉丁评测室选取了业内知名电源企业英飞特电子(杭州)股份有限公司的一款专为工矿灯应用研制开发的240W可调光驱动电源。...... [详细]

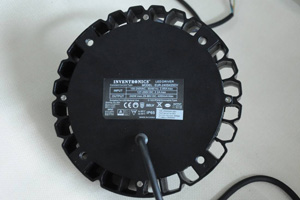

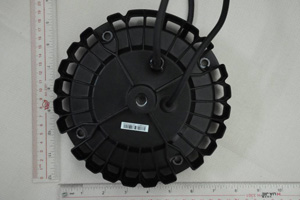

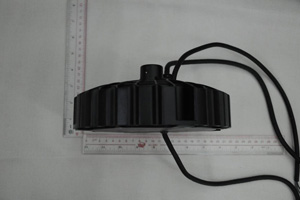

样品外观

恒功率智能可编程&双模式兼容调光

这款电源采用的是恒流输出方式,可避免驱动电流超出最大额定值从而影响其可靠性,能有效地避免雷击、电网的浪涌,过电流,过电压的保护,使LED寿命更长,符合LED工矿灯的使用要求和特点,而融入目前行业较为流行的电流调节功能,可以说是产品的一大亮点。

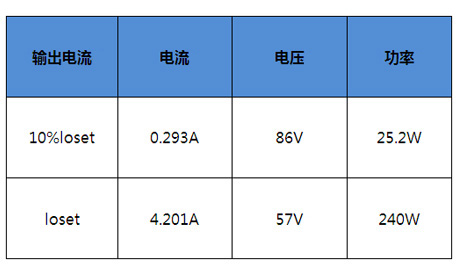

从实际测试数据可看出,其电流调节范围符合标准要求。但恒功率设计有一个比较严重的问题是散热,一旦处理不好散热问题,不但会影响LED寿命,也会波及到电源的可靠性。

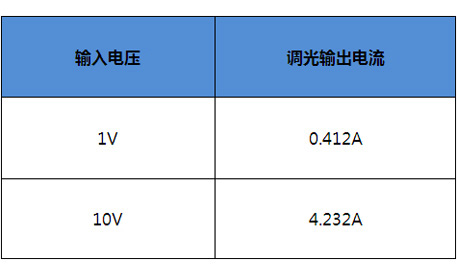

0-10V调光性能测试:线上电压范围-20V~20V,线上输出电流200µA~450µA。

从样品实测参数来看,0-10V调光符合lo/loset vs.调光电压的曲线,满足标准要求。......[详细]

12V辅助源设计&电源效率

12V输出线电压实测为11.33V,与产品标称相符,满足标准规定。

这款样品采用了独立的调光控制线设计,可以说是同类产品中较为突出的一个亮点。而单独的调光线设计,支持外接编程器,让调光更为精确,更便于控制。

电源效率在277Vac下进行测试:

Io=2800 mA时,最小值为91.5%,典型值为93.85%

Io=4200mA 时,最小值为 89.5%,典型值为91.78%

从样品的实际测试来看,电源效率保持在一个较高的水平...... [详细]

为工矿灯量身定制

小结

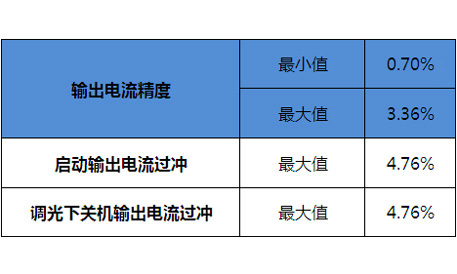

1、电流精度控制在-5%loset~5%loset 范围内;

2、电流过冲最大值均未超过4.76%;

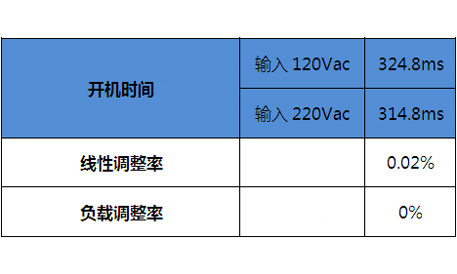

3、输入电压分别为120Vac和220Vac时,满足标准规定开机时间最大值不超过1s和0.5s的规定;

4、线性调整率满足最大值不超过±0.5%的规定;

5、负载调整率满足最大值不超过±1.5%的规定...... [详细]

结构简拆

该产品整体外观为圆形LED驱动器盒,由4个十字螺钉固定,并设置4个圆孔供固定LED灯盘外壳用。

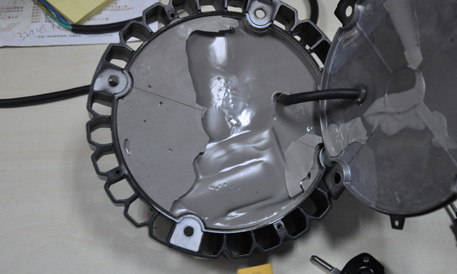

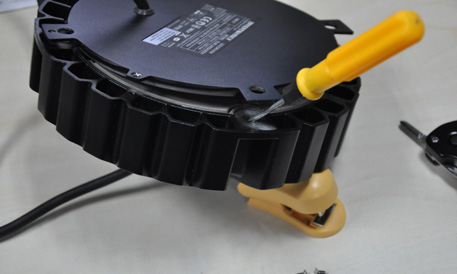

接下来将由笔者亲自操刀对这款电源进行一个简单的拆解,工具很简单,一个十字螺丝刀即可解决。...... [详细]

烟囱散热设计

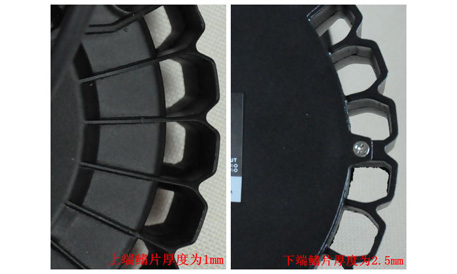

值得注意的是这款样品散热器鳍片的设计。散热器鳍片上小下大(注:下端为灯盘固定端),间隙有点像烟囱的形状;

图片显示可能存在误差,当以实物为准,经实测上端为1mm,下端为2.5mm,鳍片厚度测量存在一定误差,误差范围约为0.3-0.5mm。

在散热设计中,有一种散热效应叫烟囱效应,由于上面窄下面宽,会产生一种拔力,让热量更快的散掉,有助于保证驱动电源的效率以及LED的寿命。 ...... [详细]

结语

从样品入手来看,圆形外观设计结构紧凑,金属外壳加上表面磨砂工艺,配以纯黑色给人一种结实耐用的感觉,相当有质感,烟囱结构让散热性能更加优越,可提升产品的使用寿命;从实际参数来看,较高的电源效率,辅助源调光设计,过温保护、过压保护、短路保护等多方位保护,确可称得上是一款不错的工矿灯驱动电源。...... [详细]
