敦煌机场T3航站楼景观照明工程——2018神灯奖申报工程

大件事要分享到: 0
2018-03-31 412

摘要:敦煌机场T3航站楼景观照明工程,为北京亮丽城邦科技有限公司2018神灯奖申报工程。



  项目名称:敦煌机场T3航站楼景观照明工程


  此项目为2018阿拉丁神灯奖工程类参评项目


  申报单位:北京亮丽城邦科技有限公司


  项目地址:甘肃省敦煌市莫高镇敦煌机场


  设计单位:同济大学建筑设计研究院(集团)有限公司;北京亮丽城邦科技有限公司


  施工单位:北京亮丽城邦科技有限公司


  业主单位:敦煌机场扩建工程指挥部


  项目简介

  敦煌机场是继兰州中川国际机场后甘肃第二个国际航空口岸。2016年9月,敦煌召开第一届世界丝绸之路(敦煌)文博会,国家领导人与27国元首、领导人及贵宾在敦煌聚集。之后每年一届的世界文博会将定期召开。 为迎接文博会,新建T3航站楼。由同济大学建筑设计集团设计,取 “中华·门”之意。机场航站楼是城市的门户建筑,它能代表城市的对外形象。敦煌是丝绸之路重镇之城,一直承担着丝路文化传递的重要门户角色,形成了雄浑壮阔的城市性格和悠久的历史文脉。敦煌机场T3航站楼的设计概念取材于最能代表中华建筑文化的古典木构建筑——屋顶深远的挑出,典雅的比例,庄严简洁的色彩在设计中均得到了完美的现代性注释。设计中采用了中国古典建筑中的特有斗拱构型,它代表了中国古典建筑恢弘大气、雄壮有力的气质。朱红色斗拱层叠而上,秩序井然,承载着屋顶深远的出挑,寓意力鼎万钧,和衷共济,团结向上的敦煌精神,加之中间高起的门户形象,构画出敦煌面向世界的“中华·门”意向。 航站楼灯光设计理念取“中”与“和”的文化解读,“中者天之用也,和者天之功也,举天地之道,而美于和”。敦煌——丝绸之路——文化交流的纽带——文明汇聚的和谐,依托敦煌文化,体现:“开创未来—一路一带,开启丝路乐章;承载历史—汉唐古韵,传承敦煌精神。”的文化内涵。


















  照明技术指标

 1、线型洗墙灯LED/18W/2700K/四段控制/高显色/CREE芯片/30*15度透镜/防眩光罩

2、中宽配光射灯 LED/18W/2700K/高显色/CREE芯片

3、线型投光灯 LED/36W/2700K/四段控制/高显色/CREE芯片/芬兰透镜/防眩光罩

4、线型洗墙灯 LED/15W/3000K/30*15度透镜/CREE芯片/八段控制/防眩光罩

5、埋地灯 LED/36W/2700K/CREE芯片/防眩光结构

6、窄配光投光灯 LED/60W/3000K/CREE精确配光与截光结构

7、路灯 H10米/LED/4000K/120W*2/CREE芯片/蝶形配光

8、小型景观灯 H4米 /LED/3000K/350W/定制-LED多面发光,仿斗拱结构

9、大型景观灯 H6米 /LED/3000K/500W/定制-LED多面发光,仿斗拱结构

10、线型投光灯 LED/36W/RGB/四段控制/CREE芯片/防眩光结构

11、庭院灯 H3.5米 /LED/3000K/60W/CREE芯片/双蝶形配光











  节能措施及效果

   1、整个工程全部采用LED灯具,主要部位采用DMX512扩展控制的LED灯具,可灵活编程,制作各种不同功能效果的照明场景效果;

2、根据机场航站以及本建筑结构的特点,在体现“中华·门”之意的灯光设计上采用精确配光定向投光的照明方式,精细控光,减少无效损耗;

3、使用了智能灯光控制系统,根据敦煌机场的经纬度准确计算太阳的日出日落时间,进而推算出天亮与天黑时间,以此确定每天的开灯与关灯时间,避免天很亮出现开灯现象,有效杜绝电能浪费;

4、智能灯光系统在常规初夜、中夜、下半夜情景模式下,增加了依具体航班出发、降落的控制模式,即突出形象又高效节能;

5、因敦煌机场航班起落受旅游淡旺季影响很大,我公司在控制系统中增加了定制的回路控制模式,只需客户端一次设定即可;

6、整个控制系统可实现全年无人值守,高效运行;既可实现一周内每天播放不同动画内容也可实现不同节假日播放不同内容。







  照明设计创新点

 1、建筑顶部的长飘带,由于其独特造型,结构多变复杂,如果使用传统洗墙灯洗亮模式,既难以保证洗匀完成面,也将会严重破坏建筑的白天美感,我公司在30米外的景观灯上方合理放置体积小巧的魔方灯,DMX512计算机程序控制,精确的配光,精准的控光,对顶部飘带结构进行投光处理,通过精细调整投光,最终达到预期设计效果;

2、建筑顶部造型格栅及“斗拱”结构,因其使用金属材质,在用光过程中,极易产生高光并形成反射,进而导致颜色失真与效果失控,我公司运用纤巧条灯与条形投光灯相互结合,并通过DMX512协议对其进行精确控制,不仅没有影响建筑的白天效果,还解决了此处难题,达到设计效果;

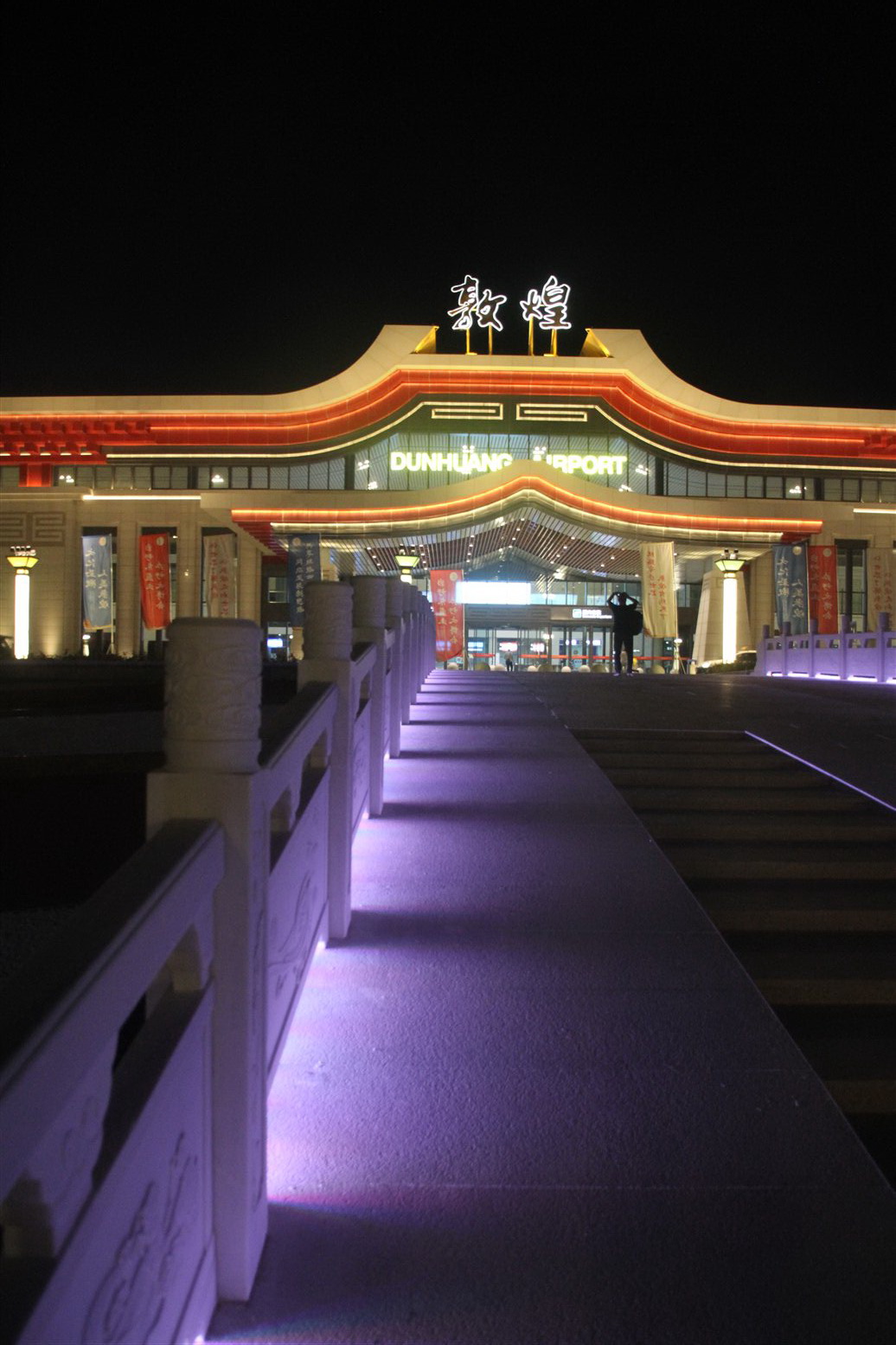

3、建筑前方的三座引桥,最终采用汉白玉栏杆并配有各种精美飞天图案,在其上方装灯势必会影响美观,我公司最终采用在桥面栏杆外侧装设条形洗墙灯,采用定制透镜,严格控制灯具发光角,所有灯具与管线做隐藏处理,很好的洗亮了桥面与栏杆,在节假日及重大活动期间,其灯光场模拟红地毯,效果非常突出。

4、由我公司研发的智能照明控制系统既可实现一周内每天播放不同场景内容也可实现不同节假日播放相应节假日预设的各种场景,完全实现全年无人值守,全自动高效运行;

5、控制系统可根据当地的经纬度准确计算每天的开灯与关灯时间,只需在电脑端设定即可,不用专人到配电箱进行不定期变更;

6、整个控制系统融合了KNX与DMX512协议,实现了对配电箱内各供电回路的智能控制与对单灯控制的完美结合,不再需要分别独立的两套或多套系统同时运行;

7、控制系统能实现远程与移动端接入,对灯光效果及各种场景进行远程与移动端的灵活控制。









  项目实际运行评价

  项目采用了新型LED芯片技术、灯光亮度控制技术、灯光动态变化技术等不同的组合,达到“绿色节能,科技创新”。 灯光的效果达到预期要求,历经二届世界文博会,受到了政府、指挥部、设计院以及外宾的一致赞誉,为敦煌和丝绸之路(敦煌)文博会增添了亮丽的一笔。




  申报单位

   北京亮丽城邦科技有限公司是一家具有城市及道路照明工程专业承包资质,专业承接城市建筑照明工程、景观照明工程、园林灯光工程、体育场馆照明工程,以及城市照明运营管理的企业。多年来公司积累照明设计、照明施工与运营管理经验,荟萃照明光学、电气工程、环境艺术、智能控制、项目管理等专业人才,拥有高级照明设计师、自动化工程师、建造师、电气专业人员,致力于照明设计、智能灯光控制、照明工程施工、照明项目运营管理等相关工作,为各种照明工程提供优质服务。
公司近年来与同济大学建筑设计院、铁路各设计院在高铁站景观照明项目上有着广泛的合作,完成了高铁宁波站景观照明、高铁中川机场站景观照明、高铁兰州西站景观照明、敦煌机场T3、T2航站楼及广场景观照明、兰州机场交通枢纽景观照明、高铁丽水站景观照明、高铁常山站景观照明、高铁开化站景观照明、天水火车站景观照明、哈尔滨火车站景观照明、慈溪客运中心景观照明等工程项目。
